Komplett veiledning til system for fjerning av koks for vått støv for metallurgisk koksverk
HJEM / NYHETER / Bransjenyheter / Komplett veiledning til system for fjerning av koks for vått støv for metallurgisk koksverk
Komplett veiledning til system for fjerning av koks for vått støv for metallurgisk koksverk
Av Admin
Forstå utfordringene i koks-tørkingsoperasjoner
Kokstørking er en kritisk prosess i metallurgiske og koksverk, men den genererer betydelige driftsutfordringer. Tørkeovnene produserer høytemperatur røykgass lastet med fine partikler, sammen med spor av svovelforbindelser og sur damp. Denne komplekse avfallsstrømmen byr på flere problemer for anleggsoperatører.
Tradisjonelle tørre filtreringssystemer sliter med disse forholdene. Høye temperaturer risikerer å skade filtermedier, mens den kjemiske sammensetningen av eksosen fremskynder utstyrets korrosjon. Mange anlegg står overfor manglende overholdelse av miljøbestemmelser, noe som fører til kostbare nedleggelser og regulatoriske straffer. Utstyrsvedlikehold blir hyppig og dyrt, og påvirker den totale produksjonseffektiviteten og lønnsomheten.
Disse utfordringene krever en mer robust løsning spesielt utviklet for industrielle miljøer med høy temperatur og høy støvbelastning. Det er her våtskrubbeteknologi blir avgjørende for moderne metallurgiske operasjoner.
Hva er et koks-tørkende våtskrubbersystem?
A koks tørkende våtskrubber er et integrert miljøkontrollsystem designet spesielt for metallurgiske og koksverksapplikasjoner. Systemet kombinerer støvoppsamling, temperaturreduksjon og foreløpig fjerning av svovelforbindelser i et enkelt enhetlig apparat.
Kjernekomponenter og struktur

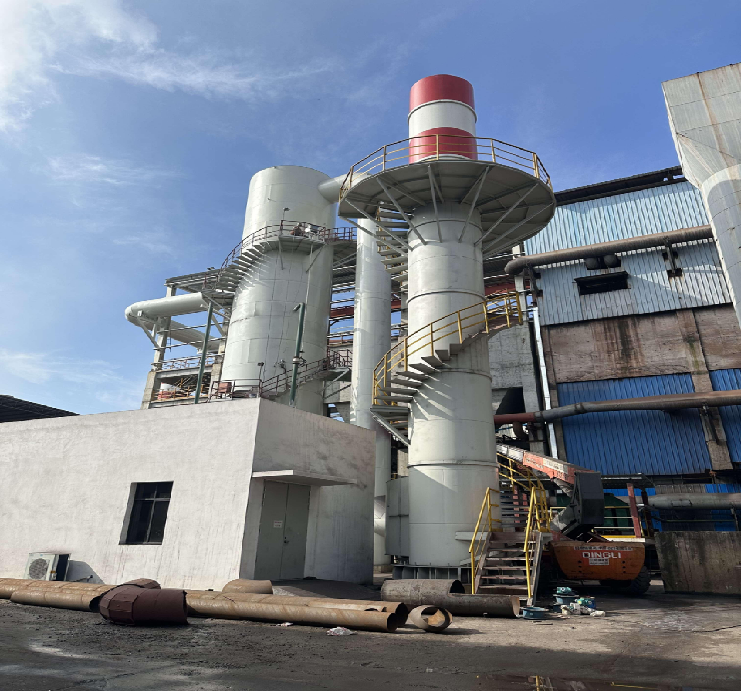

Systemet består av et vertikalt ståltårn som primært kontaktfartøy. Tårnet har:
Interne sprøytehoder i flere trinn for jevn væskefordeling
Spiralinspeksjonstrapper med sikkerhetsplattformer for vedlikeholdsadkomst
Innløps- og utløpsrørsystemer for røykgassføring
Tåkelimineringskammer for å skille medførte vanndråper
Toppmontert eksosstabel for ren gassutslipp
Integrert sirkulasjonsvannbehandlings- og gjenvinningsenhet
Disse komponentene fungerer sammen som en komplett én-pakkeløsning, som krever minimal montering på stedet og integrasjon med eksisterende produksjonsinfrastruktur.
Tiltenkte applikasjoner
Denne teknologien er spesielt egnet for:
Koksovn og trommeltørker eksosbehandling
Tørking av stålslagg
Metallurgisk sintringsovn halegassstyring
Industristøvoppsamling med høy temperatur som krever samtidig avkjøling
Operasjonelle prinsipper og prosessflyt
Forstå hvordan en våt støvsamler fungerer bidrar til å forklare hvorfor denne teknologien er overlegen for koks-tørking. Prosessen involverer flere integrerte stadier som jobber samtidig for å oppnå en omfattende forbedring av luftkvaliteten.
Behandlingsprosessen
Trinn 1: Inntak og kontakt - Varm røykgass fra kokstørkeutstyr kommer inn i scrubbertårnet gjennom den nedre innløpskoblingen. Gasshastigheten styres for å optimalisere kontakttiden uten å skape for stort trykkfall over systemet.
Trinn 2: Væskeatomisering - Sprøytesystemer med flere nivåer fordeler vaskevæske i hele tårnkammeret. Sprøytemønsteret skaper en tett tåke som maksimerer overflatekontakten mellom væskedråper og den innkommende gasstrømmen.
Trinn 3: Partikkelfangst - Støvpartikler kolliderer med vanndråper og blir fanget. Temperaturreduksjon skjer raskt når høytemperaturgass utveksler varme med den kjøligere skrubbevæsken. Kombinasjonen av våtfangst og evaporativ kjøling gjør denne prosessen svært effektiv sammenlignet med tørre metoder.
Trinn 4: Tåkeskille - Behandlet gass stiger gjennom tåkelimineringsseksjonen, hvor sentrifugalkrefter og støt fjerner medførte vanndråper. Dette sikrer at utløpsluft oppfyller både miljø- og sikkerhetskrav.
Trinn 5: Eksosutslipp - Renset, avkjølt gass kommer ut gjennom den øverste stabelen ved betydelig redusert temperatur og partikkelkonsentrasjon, og oppfyller terskler for regulering.
Trinn 6: Resirkulering av vann - Støvbelastet vaskevæske renner til bunnsumpen, hvor tyngdekraften separerer faste stoffer. Klart vann resirkulerer tilbake til sprøytehodene gjennom dedikerte pumpesystemer, mens bunnfellet slam fjernes med jevne mellomrom for riktig avhending.
Hvorfor våtskrubbing overgår tørrfiltrering
Tørrposefiltre er avhengige av mekanisk separasjon og lider av kritiske begrensninger ved høytemperaturkokstørking. Filtermedier brytes raskt ned over visse temperaturer, og krever konstant utskifting og forårsaker produksjonsavbrudd. I tillegg kan ikke tørre filtre avkjøle gasser eller fjerne sure dampkomponenter.
Våtskrubbing eliminerer disse begrensningene. Vann gir iboende termisk kapasitet for kjøling, forhindrer nedbrytning av filtermedier og nøytraliserer kjemisk sure svovelforbindelser. Teknologien håndterer ekstreme temperaturer som vil ødelegge mekaniske filtre i løpet av dager etter drift.
Kjernefordeler for metallurgiske operasjoner
Eksepsjonell høytemperaturkapasitet
Kokstørking produserer røykgass som ofte overstiger 200 grader Celsius. Dette temperaturregimet ødelegger mekaniske filtreringssystemer i løpet av timer. Våtskrubberteknologi fungerer pålitelig over hele dette området, og kjøler ned gasser til sikre utslippstemperaturer samtidig som strukturell integritet opprettholdes. Utstyrsinvestering er beskyttet mot termisk nedbrytningsskade.
Multifunksjonsintegrasjon
En enkelt enhet utfører tre kritiske funksjoner samtidig: partikkeloppsamling, eksoskjøling og foreløpig nøytralisering av sur gass. Dette eliminerer behovet for separate støvsamlere, kjøletårn og kjemiske behandlingssystemer, noe som reduserer kapitalutgifter og krav til gulvplass betydelig.
Robust industrikonstruksjon
Vertikal tårndesign med stor diameter tåler aggressive prosessforhold. Stålkonstruksjon med valgfri korrosjonsbestandig foring tar imot sure svovelforbindelser og høyhastighets gassstrømmer. Integrerte vedlikeholdsplattformer og spiraltrapper gir sikker tilgang for inspeksjons- og reparasjonsaktiviteter, og reduserer nedetid og servicekostnader. Den betydelige fysiske strukturen motstår deformasjon under termisk og trykksykling.
Tilpassbar designfleksibilitet
Systemkapasitet, intern konfigurasjon og materialvalg tilpasses spesifikke anleggskrav. Behandlingsvolumet varierer fra små hjelpetørkere til store primære ovnseksossystemer. Materialspesifikasjoner kan inkludere rustfritt stål, gummiforet karbonstål eller spesialiserte belegg basert på korrosivitetsvurdering og budsjettparametere. Kunder mottar konstruerte løsninger i stedet for generisk utstyr.
Stabil miljøoverholdelse
Utløpsstøvkonsentrasjoner oppfyller konsekvent regulatoriske terskler uten komplisert kontrolllogikk eller hyppige medieskift. Systemet opprettholder samsvar under varierende produksjonshastigheter og svingninger i drivstoffkvaliteten, og eliminerer strafferisiko og driftsusikkerhet.
Teknisk sammenligning: Våtskrubbing vs. tørrfiltrering
| Kriterier | Våtskrubber | Tørrposefilter |
|---|---|---|
| Temperaturtoleranse | Opp til 260 C | Opp til 130 C |
| Frekvens for utskifting av medier | Minimal (ingen) | Hver 12.-24. måned |
| Fjerning av syregass | Ja (med tilsetningsstoffer) | Nei |
| Integrert kjøling | Ja | Nei |
| Driftssikkerhet | Høy (90 % oppetid) | Moderat (70–80 %) |
| Vannforbruk | Moderat (resirkulert) | Neine |
| Årlig driftskostnad | Lavere (5-7K) | Høyere (15-20K) |
Denne sammenligningen viser at våtskrubbeteknologi gir overlegen ytelse for metallurgiske applikasjoner der forhold med høy temperatur og høy støvbelastning er standard driftsparametere.
Utvalg og designparametre
Kritisk informasjon for systemstørrelse
Riktig valg av utstyr krever en omfattende vurdering av dine spesifikke driftsforhold. Ingeniører trenger følgende data for å utvikle nøyaktige forslag og sikre tilfredsstillende ytelse:
Volumetrisk strømningshastighet av eksosgass (målt i kubikkmeter per time eller CFM)
Innløpsgass temperaturområde og forventede svingninger
Støvkonsentrasjon ved innløpet (gram per kubikkmeter eller korn per kubikkfot)
Støvpartikkelstørrelsesfordeling og sammensetningsanalyse
Tilstedeværelse og konsentrasjon av kjemiske forbindelser (svoveloksid, hydrogensulfid)
Tilgjengelig installasjonsfotavtrykk og høydeklaring
Vannkvalitetsegenskaper og tilgjengelighet ved anlegget
Miljøutslippsstandarder som gjelder for din jurisdiksjon
Produksjonsplan og nødvendig systemtilgjengelighetsprosent
Nøkkelferdig løsningsmetode
Modernee leverandører tilbyr omfattende, integrerte løsninger som eliminerer kompleksitet fra anskaffelsesprosessen. Utover hovedskrubberfartøyet inkluderer komplette systemer:
Konstruert innløps- og utløpskanal med riktige ekspansjonsfuger
Sentrifugale sirkulasjonspumper vurdert for kontinuerlig industriell bruk
Automatiserte sprøytedyser for jevn væskefordeling
Utstyr for oppsamling og håndtering av slam
Elektriske styringssystemer med temperatur- og trykkovervåking
Strukturelle støtterammeverk utviklet for forholdene på nettstedet ditt
Komplett teknisk dokumentasjon og driftsmanualer
Igangsettingsstøtte og opplæring av personalet
Denne pakkede tilnærmingen forenkler innkjøp, installasjon og løpende administrasjon sammenlignet med å sette sammen komponenter fra flere leverandører.
Grunnleggende installasjon, drift og vedlikehold
Installasjonskrav på nettstedet
Vellykket distribusjon avhenger av riktig planlegging og utførelse under installasjonsfasen. Plasseringen må gi tilstrekkelig fundamentkapasitet for den fylte tårnvekten, typisk fra 5 til 15 tonn avhengig av fartøyets størrelse. Riktig drenering for slamtømming og vannutslipp er avgjørende. Verktøykoblinger for elektrisk kraft og vannforsyning må bekreftes før utstyret kommer.
Vertikal justering av tårnstrukturen er avgjørende for balansert intern flytfordeling og optimal ytelse. Profesjonelle installasjonsteam bruker presisjonsinstrumenter for å verifisere loddjustering innenfor industristandarder. Riktig forseglede kanalforbindelser forhindrer luftomløp og opprettholder oppsamlingseffektiviteten.
Daglig og ukentlig drift
Når de er i drift, krever systemene minimalt med praktisk administrasjon. Operatører bør overvåke innløpstemperaturen og opprettholde parametere innenfor designspesifikasjonene. Trykkmålere sporer systemets motstand, og gir tidlig varsling om potensielle blokkeringer eller driftsproblemer. Vannstanden i samlekummen krever periodisk visuell bekreftelse. Grunnleggende visuell inspeksjon for lekkasjer eller uvanlige støymønstre hjelper til med å identifisere vedlikeholdsbehov tidlig.
Planlagt vedlikeholdsprogram
Månedlig: Rengjør spraydyser for å forhindre mineraloppbygging som reduserer forstøvningseffektiviteten. Inspiser pumpelagre og tetninger for indikasjoner på slitasje.
Kvartalsvis: Slamfjerning fra oppsamlingsbasseng. Prøve og analyser resirkulert vann for pH-balanse og korrosjonsinhibitorkonsentrasjon. Inspiser tilgjengelige innvendige overflater for avleiring.
Årlig: Profesjonell inspeksjon av innvendige tårnflater av kvalifiserte teknikere. Utskifting av pumpetetning hvis slitasje er tydelig. Komplett vannbehandlingssystemanalyse og mulig erstatning av kjemiske tilsetningsstoffer.
Denne planen for forebyggende vedlikehold koster vanligvis en femtedel av utgiftene forbundet med nødreparasjoner og ikke-planlagte driftsstanser.
Miljøytelse og overholdelse av forskrifter
Utslippsreduksjonsevner
Kokstørkeoperasjoner gir komplekse luftkvalitetsutfordringer utover enkel støvoppsamling. Eksosen med høy temperatur bærer flyktige organiske forbindelser, svoveldioksid og fine partikler som truer miljøoverholdelse. En riktig utformet og drevet våtskrubber adresserer alle tre samtidig.
Svevestøvreduksjon overstiger vanligvis 95 prosent når den er designet for spesifikke innløpsstøvkonsentrasjoner. Temperaturreduksjon fra innløp til utløp når 80-100 grader Celsius, noe som gagner nedstrømsutstyr og reduserer termisk påvirkning på lokal luftkvalitet. Effektiviteten for fjerning av svovelforbindelser varierer fra 60-80 prosent gjennom oppløsning i resirkulert vann, med forbedret ytelse oppnåelig gjennom dosering av alkalisk tilsetning.
Håndtering av avfallsstrøm
Modern røykgass vasketårn teknologien inkluderer vanngjenvinning for å minimere miljøfotavtrykk og driftskostnader. Oppsamlet slam legger seg i bassenget for periodisk fjerning, og konsentrerer avfall til et håndterbart volum. Mange anlegg lykkes med å sende dette materialet til passende industrielle avfallsbehandlere i stedet for søppelfylling, og støtter sirkulærøkonomiske prinsipper.
Vannutslippskvaliteten forbedres kontinuerlig gjennom resirkuleringsprosessen ettersom sedimentet legger seg og suspendert stoff avtar. Endelig vannutslipp, om nødvendig, krever vanligvis bare grunnleggende pH-justering før miljøutslipp.
Oppfyller regulatoriske standarder
Miljøbyråer over hele verden etablerer spesifikke utslippsgrenser for støv, temperatur og kjemiske forbindelser fra industrielle prosesser. Våtskrubbeteknologi oppfyller eller overgår konsekvent disse kravene, og opererer vanligvis med 30-40 prosent margin under regulatoriske terskler. Dette gir driftsbuffer for variasjoner i produksjonshastigheten og endringer i drivstoffkvaliteten som ellers ville forårsake brudd på samsvar.
Økonomisk begrunnelse og langsiktig verdi
Kapitalinvesteringshensyn
Et komplett integrert våtskrubbersystem for typiske mellomstore koksoperasjoner krever kapitalinvesteringer i området som vanligvis er rettferdiggjort av miljøkrav og produksjonsbeskyttelsesverdi. Mens den opprinnelige systemkostnaden overstiger enkle tørroppsamlingsalternativer, favoriserer de totale eierkostnadene våtskrubbing betydelig når de analyseres over 10-års driftsperioder.
Viktige kostnadsfaktorer inkluderer:
Fartøyskonstruksjon og interne komponenter: 40-45 prosent av totalt
Pumping, rør og hjelpeutstyr: 25-30 prosent
Kontroller, instrumentering og elektrisk: 15-20 prosent
Installasjon, testing og igangkjøring: 10-15 prosent
Driftskostnadsreduksjon over tid
Tørre filtersystemer akkumulerer betydelige løpende utgifter gjennom filterbytte, som skjer flere ganger årlig i høytemperaturapplikasjoner. Våtskrubbere eliminerer denne gjentatte utgiften nesten helt. Vannforbrukskostnader utlignes gjennom resirkuleringssystemer som gjenvinner og gjenbruker 80-90 prosent av sirkulert volum. Elektrisitetsforbruket for pumpedrift er beskjedent sammenlignet med trykkluftbehov for tørr filterpulsrengjøring.
Årlige driftskostnadsfordeler ved våtskrubb når vanligvis 10 000 til 15 000 valutaenheter sammenlignet med tilsvarende tørre filtreringssystemer over en femårsperiode. Denne besparelsen alene rettferdiggjør systemvalg basert utelukkende på økonomisk analyse, før man vurderer pålitelighet og miljømessige overholdelsesfordeler.
Risikoreduserende verdi
Miljøbrudd har straffer som spenner fra moderate bøter til pålegg om stengning av anlegg, avhengig av jurisdiksjonens alvorlighetsgrad. Produksjonsavbrudd fra utstyrssvikt koster vesentlig mer enn rutinemessig systemvedlikehold. Forsikringspremier gjenspeiler driftssikkerhet og miljøoverholdelseshistorie. Våtskrubbersystemer reduserer alle tre risikokategorier samtidig, og gir økonomisk beskyttelse utover direkte driftskostnadsbesparelser.
Ofte stilte spørsmål
Q1: Hvor mye vann bruker et våtskrubbersystem daglig?
Vannforbruket avhenger av systemstørrelse og innløpsgasstemperatur, typisk fra 100 til 500 liter per driftstime. Integrerte resirkuleringssystemer returnerer imidlertid 80-90 prosent av dette volumet til gjenbruk, noe som reduserer nettoforbruket betydelig. De fleste anlegg oppdager at kravet til etterfyllingsvann er overraskende beskjedne, ofte mindre enn 10-20 liter i timen etter å ha tatt hensyn til resirkuleringseffektivitet og fordampningstap.
Q2: Hva skjer hvis vanntilførselen blir avbrutt under drift?
Drift uten aktiv spraysirkulasjon vil raskt føre til systemskader fra høytemperaturgasskontakt med tørre indre overflater. Moderne systemer inkluderer automatiske avstengningsforriglinger som stopper produksjonsmatingen hvis vanntrykket faller under minimumsnivåene. Denne beskyttelsen forhindrer katastrofale skader og gir operatørene tid til å løse forsyningsproblemer før de starter produksjonen på nytt.
Q3: Hvor ofte må slam fjernes fra oppsamlingsbassenget?
Slamakkumuleringshastigheter avhenger av innløpsstøvkonsentrasjon og systemstørrelse. Typiske anlegg fjerner fast materiale månedlig, selv om enkelte applikasjoner med høy støvbelastning krever ukentlig fjerning. Moderne oppsamlingsbassenger har skrånende bunner og avløpsporter som forenkler fullstendig tømming uten manuell inntreden i trange rom. De fleste anlegg avtaler med spesialister innen industriavfall for periodisk innsamling og forsvarlig avhending.
Q4: Kan våtskrubbersystemer håndtere fjerning av svovelforbindelser uten kjemiske tilsetningsstoffer?
Vann alene gir begrenset evne til å fjerne svovelforbindelser, typisk 30-40 prosent effektivitet gjennom enkel oppløsning. Forbedret ytelse som krever 70-80 prosent fjerningseffektivitet nødvendiggjør dosering av alkalisk tilsetning for å kjemisk nøytralisere sure gasser. Tilsetning av natriumhydroksid eller alkalisk slurry er standard praksis i profesjonelle systemer. Doseringsutstyret fungerer automatisk basert på utløpsgassanalyse, og minimerer kjemikalieforbruket samtidig som målytelsen opprettholdes.
Q5: Hvilken vedlikeholdstrening krever anleggsoperatører?
Våtskrubbersystemer er betydelig mindre komplekse enn tilsvarende tørrfiltreringsoppsett. Opplæring krever vanligvis 1-2 dager med praktisk instruksjon som dekker pumpedrift, dyserengjøring, slamfjerningsprosedyrer og grunnleggende feilsøking. De fleste operatører blir raskt dyktige med rutinemessige vedlikeholdsoppgaver. Profesjonell teknikerstøtte fra leverandører er tilgjengelig for mer komplekse årlige inspeksjoner eller utskifting av komponenter.
Q6: Hvordan endres ytelsen hvis innløpsstøvkonsentrasjonen overstiger designspesifikasjonene?
Overdimensjonerte støvmengder reduserer oppsamlingseffektiviteten moderat og akselererer slamakkumulering, noe som krever hyppigere rengjøring av bassenget. Moderne design har kapasitetsmargin for å håndtere typiske driftsvariasjoner uten betydelig ytelsestap. Imidlertid vil vedvarende drift over designspesifikasjonene etter hvert kreve systemoppgradering eller ytterligere innsamlingstrinn for å opprettholde samsvar. Regelmessig overvåking gjennom utløpsstøvmåling gir tidlig varsling dersom justeringer blir nødvendig.
Spørsmål 7: Er det støyproblemer med installasjoner av store scrubbertårn?
Våtskrubbersystemer fungerer relativt stille sammenlignet med tørre oppsamlere med høye pulsrensende hendelser. Sirkulasjonspumpedrift og gassstrøm gjennom tårnet genererer lydnivåer typisk under 85 desibel på avstand, og oppfyller de fleste industrianleggsstandarder. Ytterligere lyddempende materialer kan inkluderes hvis det finnes spesifikke støybegrensninger på installasjonsstedet.
Q8: Hva er forventet levetid for et våtskrubbersystem?
Godt vedlikeholdte systemer fungerer vanligvis vellykket i 15-20 år før større komponentutskifting blir nødvendig. Den robuste stålkonstruksjonen motstår driftsslitasje når forebyggende vedlikehold følges konsekvent. Sprayhoder, pumpetetninger og ikke-jernholdige interne komponenter kan kreve utskifting med 7-10 års intervaller, avhengig av vannkvaliteten og den kjemiske sammensetningen til den behandlede gassen. Denne forlengede levetiden forbedrer den langsiktige økonomiske ytelsen betydelig sammenlignet med alternativer som krever hyppig utskifting.
