Støvfilterpatronteknologi: Maksimer effektiviteten og levetiden i industrielle applikasjoner
Av Admin
Støvfilterpatroner representerer hjertet av moderne industrielle støvoppsamlingssystemer. Disse tilsynelatende enkle sylindriske komponentene utfører den kritiske oppgaven med å skille fine partikler fra luftstrømmer, og bestemmer ofte om et anlegg oppnår miljøoverholdelse, beskytter arbeidernes helse og fungerer kostnadseffektivt. Men bak deres enkle utseende ligger sofistikert materialvitenskap, presis konstruksjon og utviklende teknologi som fortsetter å fremme grensene for filtreringsytelse.
Å forstå patronteknologi – fra den molekylære strukturen til filtermedier til avanserte beleggsystemer – gjør det mulig for anleggsledere og ingeniører å ta informerte beslutninger om systemvalg, vedlikeholdspraksis og optimaliseringsstrategier som reduserer kostnadene samtidig som de forbedrer miljøresultatene.
Forstå grunnleggende filterkassetter og arkitektur
A støvfilterpatron består av flere lag av konstruert materiale bundet sammen for å lage et filtreringselement. I motsetning til flatpanelfiltre eller tradisjonelle posefiltre, har patronene en plissert konstruksjon som multipliserer det effektive overflatearealet for partikkelfanging.

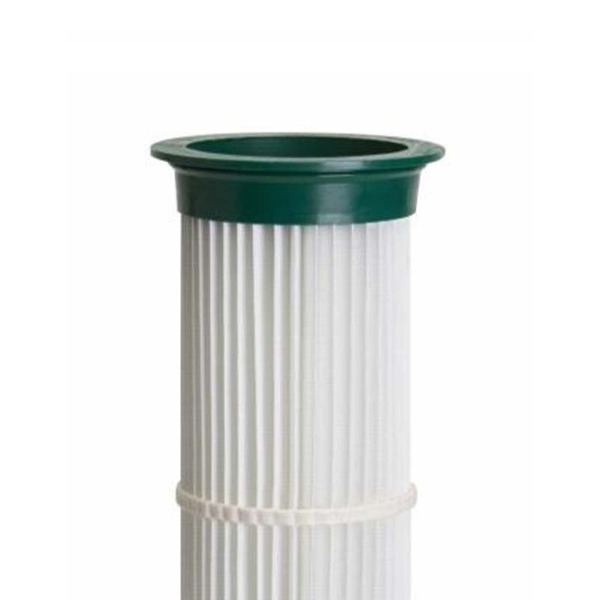

Patronstruktur og design
Den plisserte designen er den definerende egenskapen som skiller patroner fra andre filtertyper. Vertikale folder (vanligvis 20-40 per patron) går fra topp til bunn, og skaper en korrugert overflate som dramatisk øker arealet som er tilgjengelig for partikkelfangst. En enkelt patron som måler omtrent 10 tommer i diameter og 22 tommer høy kan gi 300–500 kvadratfot med filtreringsoverflate – tilsvarende flere flatpanelfiltre i et langt mindre fotavtrykk.
Den lagdelte konstruksjonen inkluderer:
Indre støttehylse: Stiv struktur som forhindrer kollaps under trykkforskjell
Primært filtermedium: Hovedlag som fanger opp partikler
Sekundære lag: Ytterligere filtreringsoverflater for økt effektivitet og lang levetid
Topp og bunn endestykker: Tetningselementer som hindrer bypass rundt filtermedier
Limsystemer: Limer lag sammen mens media permeabilitet opprettholdes
Hvordan plissert design forbedrer ytelsen
Den plisserte konfigurasjonen gir flere ytelsesfordeler i forhold til flate filtre. Ved å øke overflaten med 5-10 ganger sammenlignet med flate paneler med lignende dimensjoner, tillater plisserte patroner lavere overflatehastighet (lufthastighet over filteroverflaten), noe som reduserer trykkfall og forbedrer oppsamlingseffektiviteten. Lavere trykkfall betyr at systemviften krever mindre strøm for å oppnå samme luftstrøm, noe som direkte reduserer energiforbruket.
Det kompakte fotavtrykket er en annen stor fordel. A patron støvsamler som inneholder plisserte elementer opptar betydelig mindre gulvplass enn baghouse-systemer som oppnår tilsvarende luftstrøm. Denne plasseffektiviteten har drevet utbredt bruk i anlegg med begrenset tilgjengelig areal.
Filtermediematerialer: Vitenskap og utvalg
Selve filtermediet – materialet som faktisk fanger opp støvpartikler – er der det meste av innovasjonen innen patronteknologi skjer. Ulike mediematerialer tilbyr distinkte ytelsesegenskaper som passer til forskjellige bruksområder.
Glassfibermedier
Glassfiber var det originale patronfiltermediet og er fortsatt vanlig for bruk i generell bruk. Sammensatt av tilfeldig orienterte glassfiber bundet med harpiks, gir glassfibermedier god kjemisk motstand, høy temperaturkapasitet (opptil 260 °C) og kostnadseffektivitet. Imidlertid har glassfiber moderate støvfrigjøringsegenskaper og kan lide av alkalisk angrep i visse kjemiske miljøer.
Temperaturområde: opp til 260°C kontinuerlig
Kjemisk motstand: God til de fleste syrer; begrenset til alkalisk eksponering
Slipp støvkake: Moderat; noe støv kan trekke seg inn igjen under rengjøring
Kostnad: Lav til moderat
Typiske bruksområder: Støperier, metallbearbeiding, generelt industristøv
Polyester media
Polyesterfibre gir forbedrede støvfrigjøringsegenskaper sammenlignet med glassfiber, noe som reduserer kraften som kreves under filterrengjøring. Denne skånsomme rengjøringen reduserer tretthet av filtermedier og forlenger levetiden. Polyester håndterer fuktighet bedre enn glassfiber, men har lavere maksimal temperaturkapasitet.
Temperaturområde: opp til 150°C kontinuerlig
Kjemisk motstand: God til de fleste syrer og baser; begrenset til sterke oksidasjonsmidler
Slipp støvkake: Utmerket; rengjør veldig enkelt under pulshendelser
Kostnad: Moderat
Typiske bruksområder: Farmasøytisk, matforedling, sementanlegg
PTFE-belagt media
Polytetrafluoretylen (PTFE) er en syntetisk fluorpolymer påført som et tynt belegg på filtermedieoverflater. PTFE-belegg forbedrer utslipp av støvkaker dramatisk – støv glir praktisk talt av filteroverflaten i stedet for å kreve aggressiv rengjøring. Denne teknologien har revolusjonert patronfilterytelsen, spesielt for utfordrende støv.
Støvfrigjøring: Eksepsjonell; minimal vedheft uavhengig av støvtype
Temperaturkompatibilitet: Medieavhengig (vanligvis 150-260 °C avhengig av basismedier)
Fuktighetsbestandighet: Utmerkede hydrofobe egenskaper hindrer fuktighetsabsorpsjon
Kostnad: Høy; betydelig premie i forhold til ubestrøket media
Typiske bruksområder: Klistret støv, våte prosesser, høyfrekvente rengjøringskrav
Nano-fiber media
Banebrytende nanofiberteknologi bruker ekstremt fine syntetiske fibre (ofte mindre enn 1 mikrometer i diameter) for å lage ultratette filteroverflater. Disse mediene oppnår en oppsamlingseffektivitet på 99,95-99,99 %, og fanger opp partikler så små som 0,3 mikron. Nanofibermedier viser også utmerket støvfrigjøring og kan redusere filterrensefrekvensen betydelig.
Innsamlingseffektivitet: 99,95-99,99 % for partikler så små som 0,3 mikron
Støvfrigjøring: Superior; minimal rengjøringskraft nødvendig
Filterlevetid: Utvidet med 30-50 % sammenlignet med konvensjonelle medier
Kostnad: Premium priser; høyeste pris mediealternativ
Typiske bruksområder: Farmasøytiske, elektronikk, ultra-rene miljøer
Avanserte malingssystemer og overflatebehandlinger
Utover basismediet påvirker fibrene, overflatebelegg og -behandlinger filterytelsen dramatisk. Disse mikroskopisk tynne lagene endrer måten støv samhandler med filteroverflater.
PTFE beleggteknologi
PTFE (Teflon) belegg skaper en glatt overflate der støvpartikler ikke lett kan feste seg. Belegget påføres gjennom elektrospray eller andre presisjonsmetoder for å skape et jevnt lag som vanligvis er 20-50 mikron tykt. PTFE-overflater er iboende hydrofobe, avviser fuktighet og forhindrer fuktrelatert støvkaking.
Fordelene med PTFE-belegg er betydelige:
Dramatisk forbedring i støvfrigjøring: Kakerenskraften reduseres med 50-70 %
Redusert rengjøringsfrekvens: Pulsrengjøring kan være mindre aggressiv, og forlenge medielevetiden
Fuktighetshåndtering: Utmerket ytelse i fuktige eller våte prosessmiljøer
Ytelse for klebrig støv: Håndterer sjokolade, mineraler, lim som ville blinde ubelagte medier
Forlengelse av filterets levetid: 30-50 % lengre levetid sammenlignet med ubestrøket media
Oleofobisk (oljeavvisende) belegg
Oleofobiske belegg frastøter oljer og lipider, og forhindrer at oljebelastet støv kaker seg og blender filtre. Disse beleggene er spesielt verdifulle i maskineringsoperasjoner der aerosoler for metallbearbeidende væsker kombineres med metallstøv for å lage seige støvkaker. Oleofobiske belegg opprettholder sin effektivitet selv når basismedier blir lastet med støvpartikler.
Elektrostatisk belegg
Noen patroner bruker elektrostatisk ladet fiberteknologi for å forbedre partikkelfangsten. Ladningene tiltrekker seg fine partikler, og forbedrer oppsamlingseffektiviteten for submikronpartikler. Elektrostatiske effekter opprettholdes selv om statiske ladninger gradvis forsvinner over filterets levetid, noe som gjør dette til en effektiv langsiktig forbedring.
Antimikrobielle overflatebehandlinger
I farmasøytiske, matvare- og renromsapplikasjoner forhindrer overflatebehandlinger som hemmer mikrobiell vekst filterkolonisering av bakterier og sopp. Disse behandlingene eliminerer ikke mikrober, men bremser deres vekst, og forlenger den akseptable filterlevetiden før mikrobiell kontaminering krever utskifting.
Selvrensende overflater
Nye hydrofobe nano-teksturerte overflater etterligner lotusbladkarakteristikker, og skaper en superhydrofob effekt som fjerner både fuktighet og fine partikler med minimal rensekraft. Disse avanserte overflatene lover å forlenge filterets levetid ytterligere samtidig som de reduserer rengjøringsenergibehovet.
Forstå nøkkelytelsesegenskaper
Innsamlingseffektivitet
Innsamlingseffektivitet måler hvor stor prosentandel av partikler som kommer inn i filteret som fanges opp. En patron med 99,5 % effektivitet lar 0,5 % av innkommende partikler passere gjennom. Denne tilsynelatende lille prosentandelen kan være betydelig i høyvolumsapplikasjoner.
Effektiviteten varierer basert på partikkelstørrelse, med de fleste patroner som er mindre effektive til å fange opp ekstremt fine partikler (under 1 mikrometer). Effektiviteten endres også i løpet av filterets levetid – effektiviteten øker vanligvis når støv samler seg på filteroverflaten og skaper et ekstra filtreringslag, inntil den akkumulerte støvkaken blir så tykk at luft begynner å passere rundt den i stedet for gjennom den.
Trykkfall
Trykkfall er motstanden mot luftstrøm skapt av filtermediet. Innledende trykkfall med rene filtre er vanligvis 2-5 tommer vannsøyle, avhengig av mediekonstruksjon og lufthastighet. Når støv samler seg, øker trykkfallet lineært inntil rengjøring skjer. Maksimalt tillatt trykkfall (vanligvis 6-8 tommer vannsøyle) utløser automatiske rengjøringssykluser.
Å forstå trykkfall er avgjørende for systemets energieffektivitet. En 2-tommers økning i trykkfall krever at viften bruker omtrent 15-20 % mer strøm. Regelmessig filterbytte før trykkfallet blir for stort er en viktig vedlikeholdsdisiplin som direkte påvirker driftskostnadene.
Luftstrømskapasitet
Målt i kubikkfot per minutt (CFM) eller kubikkmeter per time (CMH), indikerer luftstrømkapasiteten volumet av støvete luft en patron kan behandle. Luftstrømkapasiteten avhenger av filterareal, mediapermeabilitet og akseptabelt trykkfall. En enkelt patron behandler vanligvis 300-1200 CFM avhengig av disse faktorene.
Systemdimensjonering må ta hensyn til samtidig drift av alle utslippspunkter pluss sikkerhetsmargin for fremtidig utvidelse. Underdimensjonerte systemer kan ikke opprettholde nødvendig lufthastighet for støvfangst, noe som resulterer i flyktige utslipp og utilstrekkelig oppsamling.
Temperaturkapasitet
Maksimal kontinuerlig driftstemperatur varierer etter medietype og belegg. Glassfiber og høytemperaturpolyester tåler 250-260°C, mens standard polyester er begrenset til 150°C. PTFE-belegg endrer ikke temperaturgrensene for basismediet, men gir overlegen ytelse innenfor disse grensene. Temperaturkapasiteten til nanofibermedier avhenger av basisfibersammensetningen.
Korte temperatursvingninger over kontinuerlig vurdering er tolerable (5-10 minutter over nominell temperatur forårsaker sjelden permanent skade), men vedvarende drift ved høye temperaturer forårsaker rask nedbrytning. Temperaturstyring blir kritisk i høytemperaturapplikasjoner som støperier og stålverk.
Faktorer som påvirker patronfilterets levetid
Støvkonsentrasjon og type
Høy støvkonsentrasjon tømmer filterkapasiteten raskere, noe som krever hyppigere utskifting. Fint støv tetter til media lettere enn grovt støv. Klebrig støvvedheft reduserer effektiv filterlevetid ved å kreve mer aggressiv rengjøring. Hygroskopisk støv som absorberer fuktighet kan kake og blinde filtre. Å forstå støvegenskapene dine gjør det mulig å forutsi realistiske forventninger til filterets levetid.
Driftsbetingelser
Kontinuerlig drift ved designkapasitet gir forutsigbar filterlevetid. Dellastdrift kan forlenge filterets levetid ved å redusere støvbelastningen. Hyppige start-stopp-sykluser kan forkorte levetiden på grunn av trykktopper under oppstart. Temperaturstabilitet forbedrer filterets levetid; temperatursvingninger forårsaker sammentrekning og utvidelse av media, og akselererer fibertretthet.
Vedlikeholdspraksis
Aggressiv filterrengjøring (for høyt pulstrykk eller frekvens) sliter ut mediefibrene og forkorter levetiden. Imidlertid kan utilstrekkelig rengjøring som gjør at trykkfallet øker for mye, føre til permanent mediablokkering. Riktige rengjøringsparametere – balansert for å opprettholde et rimelig trykkfall uten overbelastning av media – optimaliserer filterets levetid.
Installasjonskvalitet
Dårlig forsegling av endestykker tillater skitten luft-bypass, og reduserer effektiv filterlevetid gjennom intern bypass i stedet for ekte mediautmatting. Feil kassettinstallasjon som etterlater hull eller skader endestykker undergraver systemytelsen fra dag én.
Boligmiljø
Høy luftfuktighet kan fremskynde støvkaking og mediaforringelse. Ekstreme temperatursvingninger stresser mediafibre. Etsende atmosfærer som inneholder sure eller alkaliske damper angriper medier kjemisk. Beskyttelse av oppsamlingsutstyr mot tøffe miljøforhold forlenger komponentens levetid betydelig.
Optimalisering av kassettytelse og vedlikehold
Filterrensestrategier
Pulsstrålerengjøring, den vanligste metoden for rengjøring av patroner, sender høytrykkstrykkluftstøt gjennom filtermediet i revers. Denne rengjøringsmetoden er effektiv og pålitelig. Optimal ytelse krever imidlertid nøye kalibrering av pulstrykk og frekvens.
Pulstrykk: Typisk 80-100 PSI trykkluft; for høyt trykk (over 120 PSI) skader media
Puls varighet: 50-200 millisekunder; lengre pulser forbedrer ikke rengjøringen, men øker mediestresset
Rengjøringsfrekvens: Automatiserte systemer måler trykkfall og utløser rengjøring når forhåndsinnstilt terskel nås, vanligvis hver 2.–24. time, avhengig av bruk
Tidspunkt for magnetventil: Nøyaktig ventildrift er kritisk; slitte eller dårlig justerte ventiler skaper uregelmessige rengjøringsmønstre
Overvåking og prediktivt vedlikehold
Moderne patronsamlere inkluderer trykkfallssensorer som gir sanntidsovervåking. Å plotte trykkfall over tid avslører trender i filterytelse. Hvis trykkfallet øker raskere enn forventet, signaliserer dette potensielle problemer:
Støvbypass: Rask trykkøkning kan indikere feil på forseglingen eller feil patronplassering
Medieskader: Revet eller punktert filtermedium viser plutselig trykkøkning
Fuktakkumulering: Vått støv tetter til media og forårsaker overdreven trykkøkning
Feil på rengjøringssystemet: Utilstrekkelig rengjøring tillater progressiv trykkøkning
Sammenligning av faktisk trykkfallsytelse mot historisk grunnlinje avslører nye problemer før systemfeil oppstår, noe som muliggjør proaktiv vedlikeholdsplanlegging.
Trykkluftkvalitet
Pulsstrålerengjøring avhenger av ren, tørr trykkluft. Oljeaerosoler fra luftkompressorer belegger filtermedier og reduserer rengjøringseffektiviteten. Vanndamp kondenserer på kalde dager og lager våte støvkaker. Høykvalitets lufttørkere og filtre på trykkluftsystemet er viktige vedlikeholdsinvesteringer som forlenger filterets levetid og reduserer feil i rengjøringssystemet.
Forlenger filterets levetid økonomisk
Flere strategier reduserer filterbyttefrekvensen:
Overdimensjonering: Spesifisering av kassetter med høyere kapasitet som opererer ved lavere luftflatehastighet reduserer trykkfallet og forlenger levetiden med 20-30 %
Forfiltrering: Å fjerne grove partikler før de når hovedkassettene beskytter dyre finmediekassetter
Kvalitetsmedier: Premium PTFE-belagt eller nanofibermedier koster mer i starten, men gir 30–50 % lengre levetid, og gir utmerket økonomisk verdi
Miljøkontroll: Håndtering av fuktighet og temperatur i oppsamlingshuset reduserer problemer med støvkaking
Riktig rengjøring: Optimaliserte pulsparametere opprettholder filterets tilstand uten overdreven stress
Forstå effektivitetsforringelse og optimalisering
Hvordan effektiviteten endres i løpet av filterets levetid
Ren patroneffektivitet gjenspeiler filtermediets iboende fangstevne. Når filteret fungerer, samler det seg støv på overflaten, og skaper en støvkake som faktisk øker effektiviteten – det akkumulerte støvet fungerer som et ekstra filtreringstrinn. Denne effektivitetsforbedringen fortsetter i en periode, vanligvis uker til måneder avhengig av støvkonsentrasjonen.
Ettersom støvkakens tykkelse øker, topper imidlertid effektiviteten og avtar deretter gradvis ettersom høyt trykk over den akkumulerte kaken fører til at luft i økende grad passerer rundt støvet i stedet for gjennom det. Til slutt når systemet maksimalt tillatt trykkfall, og utløser rengjøring. Rengjøringssyklusen fjerner mest oppsamlet støv, reduserer effektiviteten tilbake til opprinnelige rensefilterverdier, og syklusen gjentas.
Penetrasjons- og trykkfallsforhold
Penetrering (prosentandel av partikler som passerer gjennom ubehandlet) avtar til å begynne med når støv samler seg, noe som skaper effektivitetsforbedringen nevnt ovenfor. Imidlertid øker penetrasjonen igjen når kaketykkelsen øker og omløpet blir betydelig. Punktet med lavest inntrengning (høyest effektivitet) forekommer typisk ved 60-80 % av maksimalt tillatt trykkfall.
Dette forholdet har praktiske implikasjoner: utskifting av filtre før man når maksimalt trykkfall opprettholder høyere gjennomsnittlig effektivitet gjennom hele filterets livssyklus, selv om individuelle patroner teoretisk sett kunne fungere lenger.
Submikronpartikkelutfordringer
Submikronpartikler (under 1 mikrometer) er spesielt utfordrende å fange. Mens de fleste patroner annonserer 99 % effektivitet, gjelder denne effektiviteten for partikler i området 1-10 mikrometer der oppsamlingsmekanismene (støt, avskjæring, diffusjon) fungerer mest effektivt. Submikron partikkeleffektivitet kan være 5-10 % lavere.
For applikasjoner som krever eksepsjonell submikronkontroll (farmasøytisk produksjon, elektronikk, ultrarene miljøer), forbedrer nanofibermedier med deres tette fibernettverk submikronfangst betydelig.
Applikasjonsspesifikke strategier for valg av kassetter
Høytemperaturapplikasjoner
Støperier, stålverk og kjemiske prosesser med høy temperatur genererer støv ved høye temperaturer som krever medier som opprettholder integriteten i varmen. Høytemperatur-polyester- eller glassfibermedier vurdert til 250-260°C er avgjørende. PTFE-belegg gir overlegen støvfrigjøring under disse krevende forholdene.
Temperaturstyring – ved å bruke isolasjon eller vannkjølte inntakskanaler for å redusere innløpslufttemperaturen – forlenger høytemperaturfilterets levetid. Å la innløpsluften avkjøles litt under den maksimale medietemperaturen gir driftsmargin for temperaturtopper under produksjonsstøt.
Utfordringer med klebrig og hygroskopisk støv
Sjokoladestøv i konfekt, kolofonium i trebearbeiding og mineralstøv i keramisk produksjon byr på utfordringer – støv fester seg sterkt til standard filtermedier, og krever aggressiv rengjøring som skader media. PTFE-belagte eller oleofobe medier med overlegne støvfrigjøringsegenskaper utmerker seg i disse bruksområdene.
For hygroskopisk støv som absorberer fuktighet, forhindrer fortørking av inntaksluft eller oppvarmet filterhus fuktopptak og kaker. Noen anlegg bruker patroner med dreneringsutstyr for å håndtere kondens.
Applikasjoner med våt prosess og høy luftfuktighet
Våtslipeprosesser og miljøer med høy luftfuktighet skaper fuktighetsbelastet støv som tetter til standard media. PTFE-belagte mediers hydrofobe egenskaper hindrer vannabsorpsjon. Noen anlegg bruker patronsamlere med fuktdrenering for å håndtere vanndråper som overføres fra våte prosesser.
Kjemiske prosessapplikasjoner
Noen kjemikalier angriper visse filtermedier. Sterke syrer krever polyester eller PTFE-belagte medier; Sterke alkalier kan skade polyester og krever glassfiber. Kjemisk kompatibilitetsvurdering sikrer at medievalg samsvarer med det spesifikke kjemiske miljøet.
Mat og farmasøytiske applikasjoner
Strenge krav til renslighet i mat- og farmasøytisk produksjon krever media med høyest effektivitet. Nanofiberkassetter som oppfyller ultra-rene standarder er standard i disse bransjene. Antimikrobielle belegg forhindrer biologisk vekst som kan forurense produktet eller kompromittere filterytelsen.
Totale eierkostnader og økonomisk analyse
Innledende mediekostnad vs. langsiktig ytelse
Premium media (PTFE-belagt eller nanofiber) koster 3-5 ganger mer enn vanlige glassfibermedier. Imidlertid avslører kostnad-per-time-analyse ofte at premiummedier gir overlegen økonomisk verdi:
| Medietype | Enhetskostnad | Forventet levetid (timer) | Kostnad per driftstime | Rengjøringssykluser/år |
|---|---|---|---|---|
| Glassfiber | 100 | 2000 | 0.05 | 4.380 |
| Polyester | 150 | 2500 | 0.06 | 3500 |
| PTFE belagt | 350 | 3500 | 0.10 | 2000 |
| Nano-fiber | 500 | 4500 | 0.11 | 1500 |
Denne analysen avslører at mens premiummedier har høyere pris per time på materiale alene, reduserer den forlengede levetiden og reduserte rengjøringsfrekvensen de totale driftskostnadene for systemet når det tas hensyn til energi, arbeid og slitasje på rengjøringssystemer.
Effekt på energiforbruk
Skitne filtre som krever høy vifteeffekt for å overvinne trykkfall, bruker betydelig mer energi enn riktig vedlikeholdte systemer. En enkelt patron som opererer ved for stort trykkfall (på grunn av forsinket utskifting) kan legge til 1-2 kilowatt til systemets strømforbruk. I anlegg med kontinuerlig drift, betyr dette tusenvis av dollar årlig i unødvendige energikostnader.
Sekundære fordeler med Premium Media
Redusert trykkluftforbruk: Skånsom rengjøring av premium media krever mindre rengjøringstrykk
Lavere vedlikeholdsarbeid: Mindre hyppige utskiftninger reduserer arbeidskravene
Redusert utstyrsslitasje: Lavere trykkfall reduserer belastningen på vifter og lagre
Forbedret miljøytelse: Konsekvent høy effektivitet gir renere avtrekksluft
Redusert nedetid på anlegget: Forlenget filterlevetid betyr færre vedlikeholdsavbrudd
Riktig installasjon og håndteringspraksis
Installasjonsprosedyrer
Riktig kassettinstallasjon forhindrer bypass som ville kompromittere systemytelsen. Nøkkelpraksis inkluderer:
Inspiser endestykker: Før installasjon må du kontrollere at endestykkene er uskadde og tetningene er intakte
Rent hus: Fjern støv og rusk fra patronhuset før installasjon
Riktig plassering: Sørg for at patronseter sitter ordentlig i topp- og bunnkoblinger uten hull
Inspeksjon av pakningen: Kontroller at pakninger er tilstede, riktig plassert og uskadet
Holde på maskinvare: Fest eventuelle festemidler eller klemmer skikkelig uten å stramme for mye
Systemtrykktest: Etter installasjon, kontroller at systemet holder trykket uten lekkasjer
Sikker håndtering
Patroner er skjøre til tross for at de virker robuste. Grov håndtering kan skade interne støttehylser eller skape mikroperforeringer i media som ikke blir oppdaget til trykktesting avslører lekkasjer.
Håndter kassetter forsiktig; unngå å falle eller harde støt
Transport i beskyttende emballasje for å forhindre skade
Oppbevares i tørt miljø for å forhindre fuktighetsabsorbering før installasjon
Beskytt mot ekstreme temperaturer som kan skade media eller endelokkforseglinger
Avhending og resirkulering
Brukte patroner kan inneholde farlig støv som krever spesiell håndtering under avhending. Følg gjeldende miljøforskrifter for avhending av støv. Noen industriområder har spesialiserte anlegg for håndtering av farlig avfall som tar imot filterpatroner og forurensede materialer. Riktig avhending forhindrer miljøforurensning og sikrer overholdelse av forskrifter.
Feilsøking av vanlige kassettproblemer
Rask trykkfallsøkning
Hvis trykkfallet stiger raskere enn historisk grunnlinje, undersøk disse potensielle årsakene:
Økt støvgenerering: Endringer i produksjon eller råstoff kan øke støvbelastningen
Støvbypass: Lekkende forseglinger eller feil patronplassering gjør at skitten luft kan passere
Medieskader: Rifter eller perforeringer tillater luftomføring uten å samle støv
Utilstrekkelig rengjøring: Magnetventilsvikt eller trykkluftproblemer forhindrer effektiv rengjøring
Fuktakkumulering: Fuktighet eller kondens forårsaker støvkaker
Utslipp fra systemuttak
Synlig støv som kommer ut av renluftutløpet indikerer filterfeil. Årsaker inkluderer:
Feil i endehettens forsegling som tillater direkte bypass
Mediaperforering eller rift
Inkompatible medier for støvet som samles opp
Overdimensjonert system som opererer med for høy ansiktshastighet
Kort filterlevetid
Hvis patroner må skiftes mye oftere enn forventet:
Kontroller at støvegenskaper samsvarer med filterdesignspesifikasjonene
Sjekk trykkluftkvaliteten (olje, vannforurensning)
Overvåke rengjøringsparametere (pulstrykk, frekvens, timing)
Undersøk anlegget for endringer i støvgenerering
Verifiser kassettinstallasjonsprosedyre og plassering
Ofte stilte spørsmål
Q1: Hva er forskjellen mellom baghouse-filtre og patronsamlere?
Patronfiltre bruker plisserte medier i en kompakt sylindrisk konfigurasjon, mens baghouse-filtre bruker langstrakte stoffposer. Patroner tilbyr overlegen kompaktitet, vanligvis 5-10 ganger mer overflate i samme gulvplass. Patroner gir generelt høyere effektivitet og lavere driftskostnader på grunn av lavere trykkfall. Posehus er bedre egnet for bruk med svært høy luftstrøm og tillater individuell utskifting av poser mens systemet er i drift. Valget avhenger av anleggsbegrensninger og applikasjonskrav.
Q2: Hvordan vet jeg når jeg skal bytte patronfiltre?
Trykkfallsovervåking er den primære indikatoren. Når systemtrykkfallet når det produsentens spesifiserte maksimum (vanligvis 6-8 tommer vannsøyle), er filterbytte nødvendig. Noen anlegg bruker tidsbaserte utskiftingsplaner i stedet for trykkbaserte, spesielt i applikasjoner der trykkfall er vanskelig å måle nøyaktig. Bytt alltid filtre før systemytelsen forringes.
Q3: Kan patroner håndtere vått støv bedre enn poser?
Ikke i seg selv, men patronkonfigurasjonen med overlegne støvfrigjøringsegenskaper og tilgjengelighet av PTFE-belegg gjør patronene bedre egnet for utfordrende støv. PTFE-belagte kassetter håndterer fuktighet og klebrig støv langt bedre enn ubelagte medier. For svært våte applikasjoner kan det være nødvendig med våtoppsamlere uavhengig av filtertype.
Q4: Hva er kostnadsforskjellen mellom grunnleggende og premium patronmedier?
Grunnleggende glassfiberkassetter koster omtrent 100 enheter. PTFE-belagte patroner koster 3-4 ganger mer, mens nano-fiberpatroner koster 4-5 ganger mer. Premium-medier forlenger imidlertid levetiden med 30-50 % og reduserer energikostnadene gjennom lavere trykkfall, noe som ofte gjør premium-alternativene mer økonomiske over utstyrets levetid til tross for høyere startkostnader.
Spørsmål 5: Hvordan påvirker temperaturen kassettytelsen?
Hver medietype har maksimal kontinuerlig temperaturklassifisering. Drift over nominell temperatur akselererer fibernedbrytning og reduserer filterets levetid. Korte temperaturavvik (minutter) over klassifisering forårsaker sjelden permanent skade, men vedvarende forhøyet temperatur forårsaker rask feil. Velg medier med temperaturklassifisering som samsvarer med applikasjonen din, og administrer innløpslufttemperaturen gjennom systemdesign om nødvendig.
Q6: Kan jeg vaske og gjenbruke patronfiltre?
Standard industrielle patroner er ikke designet for vask og gjenbruk; forsøk på å vaske dem kan skade interne støttestrukturer og tetninger. Noen spesialiserte patroner er utformet som vaskbare elementer, men disse er spesielt utviklet for det formålet. Bruk alltid produsentgodkjente rengjørings- og utskiftingsprosedyrer.
Q7: Hva forårsaker for tidlig kassettfeil?
Vanlige årsaker inkluderer feil installasjon med bypass-lekkasjer, forurenset trykkluft i pulsrensesystemer, påføring på støvtyper som er uforenlige med mediekjemi, for høyt rengjøringstrykk som skader medier, drift ved for høy temperatur, fuktighetsabsorpsjon som forårsaker støvkaking og utilstrekkelig miljøkontroll i huset. Å løse disse problemene løser ofte problemer med for tidlig feil.
Q8: Hvordan velger jeg mellom PTFE-belegg og nanofibermedier?
PTFE-belegg påført kvalitetsbasemedier er utmerket for klebrig støv, fuktighetsbelastede applikasjoner og høyfrekvente rengjøringsscenarier. Nanofibermedier utmerker seg når høyeste effektivitet (99,95 %) er nødvendig eller når submikron partikkelkontroll er kritisk. Valget avhenger av dine spesifikke støvegenskaper, effektivitetskrav og budsjett. Rådfør deg med spesialister for applikasjoner som krever de høyeste ytelsesnivåene.
Konklusjon: Maksimering av patronfilterytelse
Filterpatronteknologien fortsetter å utvikle seg, og tilbyr industrielle anlegg stadig mer effektive løsninger for støvkontroll. Å forstå vitenskapen bak mediematerialer, beleggsteknologier og ytelsesegenskaper muliggjør informerte beslutninger om systemvalg og optimalisering.
Den mest kostnadseffektive tilnærmingen innebærer ofte å investere i kassetter av høyere kvalitet som opererer i riktig utformede systemer med utmerket vedlikeholdspraksis. Mens premium-kassetter koster mer i utgangspunktet, gir deres utvidede levetid, lavere driftskostnader, overlegen effektivitet og redusert energiforbruk ofte bedre totale eierkostnader enn økonomiske budsjettalternativer.
Riktig installasjon, overvåking og vedlikeholdspraksis er like viktig som medievalg. Selv de fineste patronene presterer dårligere i dårlig vedlikeholdte systemer med forseglingsfeil, utilstrekkelig rengjøring eller forurenset trykkluft. Etablering av disiplinerte vedlikeholdsprogrammer og umiddelbar håndtering av nye problemer maksimerer avkastningen på investeringen i filtreringssystem.
