Si farvel til Toxic Air: De beste røykutvinningsløsningene for industrielle omgivelser

Industriell luftkvalitet er fortsatt en av de mest presserende utfordringene innen moderne produksjon, metallurgi og tung prosessering. Arbeidere i støperier, stålverk, kjemiske anlegg og raffinerier blir rutinemessig utsatt for farlig røyking, partikler og flyktige organiske forbindelser. Langvarig innånding av disse forurensningene fører til luftveissykdommer, yrkesrelaterte kreftformer og redusert produktivitet. Heldigvis har ingeniørkontrollen utviklet seg betydelig. Blant de mest effektive tiltakene er implementering av en robust røykavsugssystem (FES).

De skjulte farene ved industrielle luftbårne forurensninger

Før du går inn i spesifikke teknologier, er det viktig å forstå hva som utgjør "giftig luft" i industrielle omgivelser. Tung industri frigjør fine partikler (PM2.5 og PM10), metallrøyk (bly, krom, mangan), svoveldioksid, nitrogenoksider, karbonmonoksid og polysykliske aromatiske hydrokarboner. For eksempel under tappeoperasjoner i masovner, frigjør smeltet jern ved høy temperatur og tett røksky som inneholder jernoksider, grafitt og andre sporstoffer. Uten skikkelig lokal avtrekksventilasjon sprer disse forurensningene seg gjennom verkstedet, legger seg på overflaten og kommer inn i arbeidernes lunger.

Helseeffektene er ikke teoretiske. Kronisk eksponering kan forårsake metallrøykfeber, astma-lignende symptomer, lungefibrose og nevrologisk skade. I tillegg pålegger reguleringsorganer som OSHA (Occupational Safety and Health Administration) og EPA (Environmental Protection Agency) styrker tillatte eksponeringsgrenser (PEL). Manglende overholdelse fører til store bøter, juridisk ansvar og skade på omdømmet. Derfor er investering i pålitelig fangst- og behandlingsutstyr både en etisk forpliktelse og en forretningsmessig nødvendighet.

Kjerneprinsippet for moderne røykavsugssystem (FES)

Et godt designet røykavsugssystem (FES) opererer etter et enkelt, men effektivt prinsipp: fange opp ved kilden, transportere gjennom kanalnett, filtrere eller behandle forurensningene og slippe ut ren luft. I motsetning til generell ventilasjon som fortynner forurensninger, fjerner kildefangst dem før de går inn i pustesonen. Hovedkomponentene inkluderer:

Fanghetter (tillukket, baldakin eller sidetrekk)

Kanalnett med tilstrekkelig transporthastighet

Luftrenseanordning (filtre, skrubbere, elektrostatiske utskillere)

Luftbevegende vifte med passende statisk trykk

Stabel eller resirkuleringsuttak

Blant disse er fangehetten uten tvil den mest kritiske. Hvis det ikke er effektivt griper røyken på dets generasjonspunkt, blir nedstrømsutstyr ineffektivt. Det er industrielle støvoppsamlingshetter og spesialister som spiller en rolle.

Industrielle støvoppsamlingshetter: Allsidig beskyttelse for generelle prosesser

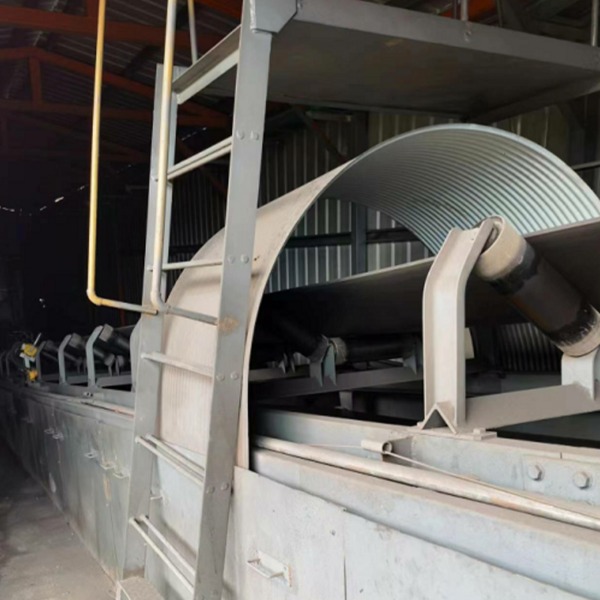

Industrielle støvoppsamlingshetter er designet for et bredt spekter av bruksområder: sliping, skjæring, sveising, materialtransport, blanding og pakking. Geometrien deres skreddersydd for prosessen er. For eksempel fungerer en flenset sirkulær hette godt for fallende materialstrømmer, mens en slissede hette dekker lange transportører. Viktige designhensyn inkluderer sugehastighet, panservinkel og avstand fra kilden.

En vanlig feil er å bruke en underdimensjonert hette eller å plassere den for langt fra støvgenereringspunktet. Den anbefalte fangsthastigheten for de fleste tørt støvforskjeller fra 0,5 til 2,5 m/s ved generasjonspunktet. Industrielle støvoppsamlingshetter skal også være robust mot slitasje. For tunge støvbelastninger forlenger forede hetter med utskiftbare sliteplater levetiden. I tillegg gir modulær design tilgang til rengjøringsutstyr for å demontere hele kanalen.

Tabellen ovenfor illustrerer at helt lukkede design utkonkurrerer ytre hetter betydelig. Dette er spesielt aktuelt for høytemperatur- og høyutslippsprosesser som for eksempel masovnstapping.

Blast Furnace Taphole Capture Hood: Engineering Against Extreme Conditions

En av de mest krevende bruksområdene for ethvert avgasskontrollsystem er masovnens tappehull. Under tapping strømmer smeltet jern ved temperaturer over 1500°C fra ovnen inn i løpere, og frigjør enorme mengder røyk. Røyken inneholder fine jernoksidpartikler, uforbrent karbon og kondenserte metalldemper. Tradisjonelle sidetrekkshetter er ofte utilstrekkelige fordi de ikke kan inneholde endelige gassutbrudd eller store røykvolum.

Løsningen ligger i en spesialisert masovn taphole capte. Et typisk høyytelsesdesign består av helt lukket som plasseres rett over tappekranen og løperen. Denne hetten har tre kritiske funksjoner:

Intern sugeporter anordnet strategisk langs avtrekksveien. Disse portene skaper undertrykk inne i panseret, og trekker røyk nedover og vekk fra operatøren.

En flyttbar dør på toppen av innhegningen. Denne døren er viktig for vedlikeholdstilgang. Etter tapping må arbeiderne inspisere åpningsmaskinen eller leirepistolen (som tetter tappehullet). Den bevegelige døren gir tilgang til overheadkranen eller manuell inspeksjon uten å fjerne hele panseret.

Termiske isolasjonsmaterialer foring av innvendige overflater. Fordi smeltet jern kan sprute uforutsigbart, må panseret motstå direkte kontakt med >1500°C metall og slagg. Isolasjon reduserer også temperaturen på ytre overflater til under 60°C, beskytter nærliggende personell og forhindrer varmeskader på strukturelle.

Operasjonelle fordeler med en lukket masovn med taphole capture

Når den er riktig installert, samler denne typen masovnsventilhette minst 95 % av røyken som genereres under tre nøkkeloperasjoner:

Normal banking (jern strømmer inn i løpere)

Åpne tappehullet (kjedelig eller oksygenboring)

Blokkering av taphullet (injiserer gjørme/leire)

Selv under en stor utblåsning eller hurtig gasstrykkutløsning, fungerer den medfølgende det som et midlertidig reservoar. Røyken forblir fanget inne i panseret i stedet for å bølge inn i verkstedet. Denne inneslutningsfunksjonen forhindrer farlige flyktige utslipp som ellers ville bryte luftkvalitetsstandarder.

En annen fordel er reduksjonen av varmestråling i støpegulvet. Konvensjonelle åpner hetter lar betydelig strålevarme slippe ut, og har omgivelsestemperaturene til ubehagelige og usikre nivåer. Det isolerte kabinettet fanger ikke opp røyk, men blokkerer også strålevarme, forbedrer arbeidskomforten og reduserer hendelser med varmestress.

Holdbarhet og sikkerhetsaspekter

Gitt det ekstreme miljøet, er materialvalg viktig. Det indre skallet som kommer i kontakt med røyk bruker vanlig rustfritt stål eller høytemperaturlegering, mens isolasjonslaget kan være keramisk fiber eller ildfast teppe. Det ytterste skalet forblir kjølig nok til å berøre kort (selv om forsiktighetstegn fortsatt anbefales).

Den bevegelige dørmekanismen fortjener spesiell oppmerksomhet. Den må gli eller henge jevnt uten å sette seg raskt på grunn av termisk ekspansjon. Gassfjærer eller motvekter hjelper driften. I tillegg inkluderer tetningslister for å øke effektiviteten når den er lukket. Inspeksjoner av åpningsmaskinen eller gjøremepistolen utføres gjennom denne toppdøren, noe som skal elimineres for å gå inn i det trange hetterommet. Denne designen respekterer både fangeytelse og praktisk vedlikehold.

Integrering av masovnshetter i et komplett røykavsugssystem (FES)

En masovn taphole capture fungerer ikke alene. Det er en komponent i et større røykavsugssystem (FES). Nedstrøms hetten skal kanalnettet håndtere høytemperaturgasser. En typisk sekvens inkluderer:

Gnistfanger eller sedimenteringskammer – fjerner store, glødende partikler for å beskytte filtrene.

Slukningsseksjon (valgfritt) – kjøler gasser fra 200–300°C ned til <120°C for tekstilfiltre.

Primær støvsamler – syklon eller multisyklon for grove partikler.

Endelig filter – patron eller posehus med PTFE-membran for fine partikler.

Indusert trekkvifte – dimensjonert for statisk trykktap over hetten, kanalene og filtrene.

Fordi røyken fra en masovn inneholder klebrige, submikron partikler, brukes ofte pulsstrålerensing i filterenheten. Systemets kontrolllogikk seg med tappeplanen: når tappehullet aktiveres, rampen viften opp for å kunne låse den nødvendige fangsthastigheten.

Avfallsgassbehandling: Utover partikkelfjerning

Mens partikler er den mest synlige forurensningen, frigjør mange industrielle prosesser gassformige forurensninger som svoveldioksid (SO₂), hydrogenklorid (HCl), ammoniakk (NH₃) og flyktige organiske forbindelser (VOC). Fjerning av disse krever teknologi for avfallsgassbehandling som går utover enkel filtrering.

Avfallsgassbehandling refererer vanligvis til et sett med kjemiske eller biologiske prosesser som nøytraliserer eller transformer gassformige forurensninger til godartede stoffer. Vanlige metoder inkluderer:

Våtskrubbing – Gasstrømmen passerer gjennom en væske (vann eller alkalisk/sur løsning). For eksempel absorberer en pakket sengsscrubber med kaustisk løsning SO2 og HCl.

Adsorpsjon – Aktivt karbon- eller zeolittlag fanger opp VOC og kvikksølvdamp. Det brukte mediet kan regenereres eller kastes.

Termisk eller katalytisk oksidasjon – For brennbare stoffer bryter høye temperaturer (700–1000°C) ned VOC til CO₂ og vann. Katalytiske versjoner fungerer ved lavere temperaturer.

Selektiv katalytisk reduksjon (SCR) – Fjerner nitrogenoksider (NOx) ved å reagere med ammoniakk over en katalysator.

I integrerte systemer følger avgassbehandling ofte partikkelkontroll. Årsaken er enkel: partikler vil tette til adsorberlag eller skitne katalysatoroverflater. Således bruker et godt sekvensert arrangement først et røykavsugssystem (FES) med høyeffektive industrielle støvoppsamlingshetter, og sender deretter den rensede, men gassformige strømmen til en skrubber eller adsorber.

Tilpasse avfallsgassbehandlingen til utslippskilden

Ulike bransjer krever forskjellige konfigurasjoner for behandling av avfallsgass. For et stålverk med masovn er de viktigste gassformige forurensningene karbonmonoksid (vanligvis avbrent) og små mengder SO₂. Men hvis anlegget også driver sintrings- eller pelletiseringslinjer, kan dioksiner og furaner være tilstede, noe som krever injeksjon av aktivt karbon. Kjemiske anlegg som produserer monomerer som produserer VOC som krever regenerative termiske oksidasjonsmidler (RTO).

En vanlig feil er å designe avgassbehandling uten å forstå variasjonen i strømningshastighet og konsentrasjon. En kompetent løsning inkluderer buffertanker eller bypass-ledninger for forstyrrende forhold. I tillegg gir systemer for kontinuerlig utslippsovervåking (CEMS) sanntidsdata for å justere reagensmatehastighet (f.eks. kalkslurry for sur gassskrubbing).

Synergi mellom hettedesign og avfallsgassbehandling

En masovn med høy fangsteffektivitet reduserer det totale gassvolumet som krever behandling fordi det forhindrer fortynning med omgivelsesluft. Mindre gassvolumer betyr mindre kanaldiameter, lavere viftehestekrefter og mer kompakt utstyr for avfallsgassbehandling. Omvendt trekker en lekk eller dårlig dårlig hette inn store mengder "falsk luft" - ren luft som går utenom kilden - og blåser opp systemstørrelsen unødvendig.

Derfor, når ingeniører spesifiserer et røykavsugssystem (FES), må de starte med panseret. En lukket, isolert, bevegelig dørdesign som beskrevet ovenfor er gullstandarden for masovner. For andre prosesser gjelder lignende prinsipper: omslutt kilden så mye som mulig, bruk termisk isolasjon der det er nødvendig, og sørg for atkomstdører for vedlikehold.

Design for vedlikehold og operatørsikkerhet

En tilbakevendende feil i industriell røykstyring er forsømmelse av vedlikeholdstilgang. Mange systemer fungerer bra de første seks månedene, da blir ytelsen dårlig fordi de blir tette, kanalnettet lekker eller filtrene er blinde. Den bevegelige døren til masovnens tappehullfanger er et eksempel på god design: operatører kan inspisere tappehullsmaskineriet uten å stoppe røykavsugssystemet (FES) eller demontere panseret. Tilsvarende bør industrielle støvoppsamlingshetter ha hengslede tilgangspaneler eller hurtigutløsende klemmer.

Vanlige vedlikeholdsaktiviteter inkluderer:

Fjerne oppsamlet støv fra hettens interiør (ved hjelp av vakuum eller trykkluft).

Inspisere isolasjon for sprekker eller avskalling.

Kontrollere sugeportens integritet – portene skal ikke blokkeres av slagg eller størknet jern.

Testing av dørpakninger for luftlekkasje.

En forebyggende vedlikeholdsplan, kombinert med opplæring av vedlikeholdspersonell, sikrer at røykavsugingssystemet (FES) beholder sin utformede fangsteffektivitet i årevis.

Velg riktig utstyr: En sammenlignende oversikt

Tabellen nedenfor sammenligner ulike utvinningsløsninger basert på applikasjonens alvorlighetsgrad, effektivitet og relative kostnader. Merk at dette er generelle trender; faktisk ytelse avhenger av riktig konstruksjon.

For en masovnsapplikasjon gir kombinasjonen av en høyytelses masovn taphole capte med et baghouse (for partikler) og muligens en scrubber (hvis SO₂ er regulert) de beste resultatene.

Praktiske implementeringstrinn for anleggsledere

For et anlegg som vurderer en oppgradering eller ny installasjon, anbefales følgende trinn:

Karakteriser utslipp – Identifiser hver kilde, mål røykvolum, temperatur, partikkelstørrelse og gasssammensetning.

Angi målfangsteffektivitet – Basert på regulatoriske grenser og intern helsemål.

Velg hettetyper – For høytemperaturkilder som tappehull, velg en lukket, isolert design med bevegelig dør. For andre prosesser, industrielle støvoppsamlingshetter passende for oppgaven.

Design kanal og viftesystem – Sørg for at transporthastigheten forhindrer setning (typisk 15–20 m/s for tungt støv).

Velg partikkelkontroll – Baghus eller patronsamler.

Legg til avgassbehandling om nødvendig – For gassformige forurensninger.

Installatør overvåking og kontroller – Trykkfall, viftestatus og utslippsavlesninger.

Tren operatører og vedlikeholdspersonell – Understrek viktigheten av å holde den bevegelige døren lukket unntatt under vedlikehold.

Vanlige misoppfatninger adressert

Myte: "En lukket hette vil overopphetes og svikte."
Fakta: Med riktig isolasjon og en innvendig luftstrøm (sug) holder det seg innenfor materialgrensene. Den bevegelige luften frakter bort strålevarme.

Myte: "Behandling av avfallsgass er for dyrt for små anlegg."
Fakta: Det finnes skalerbare løsninger, inkludert modulære skrubber og regenererbare adsorbere. Kostnaden ved manglende overholdelse (bøter, søksmål, helsepåstander) overstiger ofte behandlingsinvesteringen.

Myte: "Industrielle støvoppsamlingshetter er alle de samme."
Fakta: Pansergeometri, plassering og lufthastighet bestemmer effektiviteten. En hette på $5 000 kan overgå en $50 000 hvis den er konstruert riktig.

Konklusjon

Giftig luft i industrielle omgivelser er ikke en uunngåelig produksjonskostnad. Det er et problem med utprøvde tekniske løsninger. Et godt designet røykavtrekkssystem (FES) som omfatter industrielle støvoppsamlingshetter for generelle prosesser og en spesialisert masovnsavtrekkshette for høytemperaturapplikasjoner kan fjerne over 95 % av skadelige utslipp. Når det kombineres med passende avgassbehandling, blir selv gassformige forurensninger nøytralisert før utslipp.

Den spesifikke utformingen av en hette for tappehull i masovnen – helt lukket, med innvendige sugeporter, en flyttbar toppdør for vedlikehold og termisk isolasjon for å motstå sprut av smeltet jern – demonstrere hvordan gjennomtenkt ingeniørarbeid tar for seg både fangeytelse og praktisk funksjonalitet. En slik hette sørger for å røyke midlertidig lagres inne i innhegningen selv under utblåsninger uten å forurense verkstedmiljøet.

Ledere som prioriterer luftkvalitet beskytter ikke bare arbeidsstyrken sin, men forbedrer også produktiviteten, reduserer nedetid og sikrer overholdelse av regelverk. Teknologiene er modne, økonomien er gunstig, og den moralske sak er ubestridelig. Det er på tide å si farvel til giftig luft, én avtrekkshette om gangen.

FAQ

1. Hva er hovedforskjellen mellom et røykavsugssystem (FES) og generell ventilasjon?
Et røykavsugssystem (FES) fanger opp forurensninger ved kilden før de spres, mens generell ventilasjon fortynner forurenset luft med frisk luft i hele rommet. Kildefangst er langt mer effektivt og krever lavere energiforbruk.

2. Hvordan takler en masovn taphole capte ekstrem varme og smeltet jern sprut?
Hetten er foret med varmeisolasjonsmaterialer som keramisk fiber eller ildfaste tepper. Disse materialene tåler direkte kontakt med smeltet jern (>1500°C) og slaggerosjon, samtidig som den ytre overflatetemperaturen er trygg for personell.

3. Kan industrielle støvoppsamlingshetter ettermonteres til eksisterende prosesser?
Ja. De fleste hetter er utformet med modulære tilkoblinger. Det er imidlertid nødvendig med en skikkelig teknisk vurdering for å sikre at sugehastighet og kanalstørrelse samsvarer med de nye hettespesifikasjonene. Ettermontering forbedrer ofte eksisterende systemytelse.

4. Når kreves avgassbehandling i tillegg til partikkelfiltrering?
Hvis utslipp inneholder farlige gasser som svoveldioksid, hydrogenklorid, ammoniakk eller flyktige organiske forbindelser, kan ikke partikkelfiltre alene fjerne dem. Avfallsgassbehandling (scrubbere, adsorbere, oksidasjonsmidler) må legges nedstrøms.

5. Hvilket vedlikehold krever den flyttbare døren på en masovnsavtrekkshette?
Regelmessig inspeksjon av dørpakninger, hengsler og motvektsmekanismer. Se også etter slaggoppbygging rundt dørkarmen. Døren skal åpne og lukke fritt. Eventuelle isolasjonen nær døråpning må repareres umiddelbart for å få en fangsteffektivitet.
