Hva er et Pulse Jet plissert patronfilter og hvordan forbedrer det støvoppsamlingen?

Introduksjon: Utviklingen av industriell støvkontroll

Industrielle prosesser genererer luftbårne partikler som utgjør betydelige risikoer for arbeidernes helse, miljøoverholdelse og utstyrets levetid. Kravet om effektiv luftforurensningskontroll har drevet utviklingen av støvoppsamlingsteknologier fra enkle bunnfellingskamre til høyt konstruerte filtreringssystemer. Blant disse er pulsjet plissert patronfilter fremstår som en transformativ løsning. Den kombinerer høyeffektive medier med en intelligent, selvrensende mekanisme som muliggjør kontinuerlig drift under tung støvbelastning.

I motsetning til tradisjonelle baghouse-filtre, som er avhengige av stoffposer, plissert patronfilter bruker et kompakt, sylindrisk element med plissert medium. Denne designen øker filtreringsområdet dramatisk innenfor et mindre fotavtrykk. Integreringen av puls-jet renseteknologi sikrer at dette mediet kan regenereres online, minimerer nedetid og opprettholder stabile trykkfall. Å forstå disse systemene er avgjørende for anleggsingeniører, anleggsledere og miljøansvarlige som søker pålitelig, kostnadseffektiv støvkontroll.

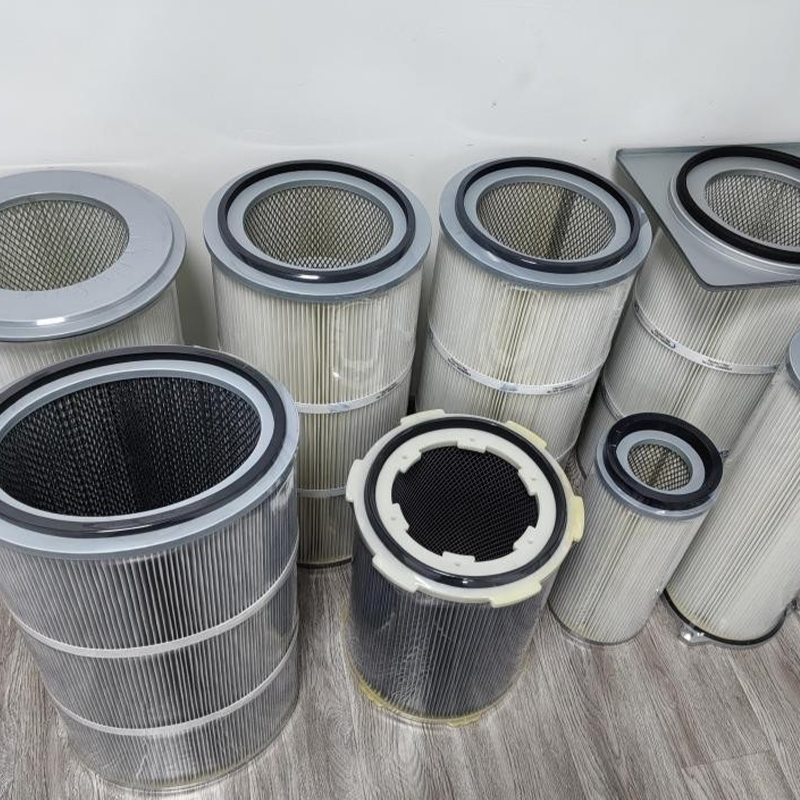

Hva er et Pulse Jet plissert patronfilter?

A pulsjet plissert patronfilter er et sylindrisk filtreringselement som brukes i industrielle støvsamlere. Den har et plissert filtermedium pakket rundt en sentral kjerne, med hele enheten designet for å tåle periodiske pulser av trykkluft for rengjøring. Begrepet "pulsstråle" refererer til rengjøringsmetoden: en kort høytrykksluft sendes inn i patronens indre, bøyer mediet og fjerner akkumulert støvkake.

Disse filtrene er grunnleggende komponenter i patronstøvsamlersystemer, som er mye brukt på tvers av bransjer som metallbearbeiding, trebearbeiding, farmasøytiske produkter, matforedling og kjemisk produksjon. Deres primære funksjon er å fange opp fine partikler fra eksosluftstrømmer, og beskytte både personell og miljø samtidig som de muliggjør gjenvinning av verdifulle materialer.

Anatomien til et patronstøvsamlerfilter

For å forstå ytelsesfordelene ved støvsamlerpatronfilter , er det nyttig å undersøke nøkkelkomponentene. Et typisk industrielt støvsamlerfilter består av flere kritiske elementer, som hver bidrar til dens generelle funksjonalitet og holdbarhet.

Filtrer media

Mediet er hjertet i filteret. Det er vanligvis et ikke-vevd stoff laget av cellulose, polyester eller spesialiserte syntetiske bloginger. Valget av media avhenger av applikasjonens driftstemperatur, støvkjemi og fuktighetsinnhold. For eksempel er polyester vanlig for tørre bruksområder opp til 180 grader Fahrenheit (82 grader Celsius), mens PTFE-belagte eller nanofibermedier gir økt effektivitet for submikronpartikler. Mediet er plissert for å øke overflatearealet som er tilgjengelig for støvfangst.

Plissegeometri og avstand

Foldestrukturen er et definerende trekk ved en plissert patronfilter . Plissehøyde, tetthet og form påvirker filtreringsmotstanden og rengjøringseffektiviteten direkte. Tradisjonelle trekantede folder er utsatt for støvbro og tilstopping i plissédalene. Avanserte design, som trapesformede eller brede plisserte konfigurasjoner, løser dette problemet ved å opprettholde åpne kanaler som lar støv frigjøres lettere under pulsrengjøring. Noen premium-filtre bruker syntetiske perleseparatorer for å holde folder jevnt fra hverandre, noe som sikrer full medieutnyttelse.

indre kjegle og støttestrukturer

Mange høy ytelse patron støvsamlerfiltre inkludere en indre kjegle eller ekstra plissert pakke ved basen. Denne kjeglen øker det totale filtreringsarealet og forbedrer fordelingen av pulserende renseluft, og sikrer at de nedre delene av patronen blir effektivt renset. Patronen har også en endehette av metall eller plast på toppen for montering og en pakning for å tette mot rørplaten, og forhindrer støvomføring.

Hvordan Pulse-Jet-rengjøring fungerer

Den definerende funksjonen til disse filtrene er puls-jet-rensemekanismen. Denne prosessen lar støvsamleren operere kontinuerlig, og opprettholder et relativt stabilt trykkfall uten å kreve avstengning for manuell rengjøring. Effektiviteten til denne rengjøringssyklusen er det som kjennetegner en høyytende industrielt støvsamlerfilter fra en konvensjonell.

Rengjøringssyklusen

Under normal drift passerer støvfylt luft gjennom filtermediet fra utsiden og inn. Partikler avsettes på den ytre overflaten og danner en støvkake. Denne kaken hjelper faktisk filtrering, men øker også motstanden, eller trykkfallet, over filteret. Når trykkfallet når et forhåndsbestemt settpunkt, eller etter et tidsbestemt intervall, aktiveres pulsstrålesystemet.

Trykkluftpuls: En membranventil slipper ut et kort trykk med trykkluft, som vanligvis varer 100 til 450 millisekunder, fra et samlerør inn i et blåserør.

Indusert luftstrøm: Denne primære luftpulsen går ned i midten av patronen. Når den kommer ut av dysen, induserer den en sekundær luftstrøm, omtrent 5 til 8 ganger volumet til den primære pulsen, på grunn av venturi-effekten. Denne induserte luften trekkes fra plenumet for ren luft.

Mediabøying og støvfrigjøring: Den kombinerte luftstrømmen skaper en kompresjonsbølge som raskt trykker kassettens indre. Dette får det plisserte mediet til å bøye seg utover og utvide kassetten. Den plutselige ekspansjonen bryter båndet mellom støvkaken og medieoverflaten. Det løsnede støvet faller ned i beholderen under.

Rengjøring skjer vanligvis i rader, med bare en brøkdel av patronene pulsert til enhver tid. Denne "online" rengjøringstilnærmingen lar systemet opprettholde kontinuerlig luftstrøm, og unngår kostbare prosessavbrudd.

Viktige fordeler i forhold til baghouse-filtre

Mens både patron- og baghouse-filtre brukes til industriell støvoppsamling patron støvsamler filter gir flere klare fordeler. Å forstå disse forskjellene er avgjørende når du velger et system for en spesifikk applikasjon.

Forskning har vist at trapesformede plisserte patronfiltre kan opprettholde mer stabil ytelse over flere rengjøringssykluser sammenlignet med standard triangulære plisserte design, med betydelig lavere veksthastigheter for gjenværende trykkfall. Denne stabiliteten oversetter direkte til energisparing og forlenget filterlevetid.

Ytelsesberegninger og data

Ytelsen til en patron støvsamler filter kan kvantifiseres gjennom flere nøkkeltall. Disse parameterne hjelper ingeniører og operatører med å evaluere systemets helse, optimalisere rengjøringssykluser og forutsi vedlikeholdsbehov.

Designinnovasjoner som forbedrer ytelsen

Nylige tekniske fremskritt har adressert historiske begrensninger for plisserte filtre, spesielt når det gjelder rengjøringseffektivitet og trykkfallstabilitet. To betydelige innovasjoner er verdt å undersøke: plissgeometrioptimalisering og avanserte rensedysedesign.

Optimalisert plissegeometri

Den trekantede plisséstrukturen til tradisjonelle patronfiltre er utsatt for støvansamling i plissédalene, noe som fører til irreversibel tilstopping. En nyere design, det trapesformede foldede patronfilteret (TPCF), har vekslende lange og korte folder. Denne konfigurasjonen øker det effektive filtreringsområdet med omtrent 5,4 prosent, samtidig som det gir flere åpne kanaler for støvfrigjøring under pulsrengjøring. I komparative tester viste TPCF en gjenværende trykkfallsveksthastighet på bare 33,37 prosent, sammenlignet med over 62 prosent for standard PCF-er, noe som indikerer betydelig mer stabil langsiktig ytelse.

Forbedret dyse- og pulslevering

Dysedesignet spiller en kritisk rolle i å fordele rengjøringsenergien jevnt langs patronens lengde. Konvensjonelle runde dyser skaper en høytrykkssone på toppen av patronen, men en svak puls i bunnen. Innovasjoner som f.eks intensive injeksjonsdyser and diffusjonsdyser er utviklet for å redusere dette problemet. Disse designene forbedrer trykkfordelingen på filteroverflaten, og sikrer at hele mediepakken, fra topp til bunn, får tilstrekkelig renseenergi. Noen avanserte systemer bruker til og med en motsatt puls-jet-konfigurasjon, der en andre dyse ved patronbasen skaper en kolliderende luftstrøm som forbedrer rengjøringsintensiteten og jevnheten.

Hvilke bransjer bruker patronfiltre?

Allsidigheten til industrielt støvsamlerfilter gjør den egnet for et bredt spekter av bruksområder. Valget avhenger av støvegenskaper, lastehastigheter, temperatur og nødvendige utslippsgrenser.

Metallbearbeiding og fabrikasjon: Fanger opp sveiserøyk, plasmaskjæring av røyk, slipestøv og finmetall. Disse applikasjonene drar nytte av flammehemmende eller gnistbestandige medier.

Trebearbeiding: Samler opp trestøv og spon, som er brennbare. Patronfiltre med antistatiske egenskaper brukes ofte for å redusere brann- og eksplosjonsrisiko.

Farmasøytiske og nutraceuticals: Innsamling av aktive farmasøytiske ingredienser (API) og pulver. Høyeffektive medier (MERV 15 eller høyere) kreves for å oppfylle strenge standarder for renhet og arbeidssikkerhet.

Matforedling: Fanger opp mel, sukker, krydder og annet støv av matkvalitet. Filtre må overholde FDA-forskrifter og bruker ofte medier som er vaskbare eller motstandsdyktige mot fuktighet.

Håndtering av kjemikalier og bulkpulver: Innsamling av ulike pulver og granulære materialer. Filtermediet må være kjemisk forenlig med støvet som håndteres.

Gruvedrift og mineralforedling: Kontroll av silika og annet mineralstøv for å beskytte arbeidernes helse og oppfylle miljøforskrifter.

Beste praksis for vedlikehold

Riktig vedlikehold er avgjørende for å maksimere levetiden og ytelsen til en filter for støvavsugspatron . Et proaktivt vedlikeholdsprogram kan forhindre uventet nedetid og sikre kontinuerlig overholdelse av regelverk.

Regelmessig inspeksjon

Inspiser kassetter med jevne mellomrom for tegn på slitasje, skade eller blending. Visuell inspeksjon gjennom plenumet med ren luft kan avsløre rifter i media, mislykkede pakninger eller overdreven støvansamling. Overvåking av trykkfallstrender gir verdifull diagnostisk informasjon. En plutselig økning i trykkfall kan indikere feil i rengjøringssystemet, mens en reduksjon kan signalisere en lekkasje.

Pulse-jet System Tuning

Puls-jet-rensesystemet bør kalibreres til den spesifikke applikasjonen. Faktorer å vurdere inkluderer pulstrykk, pulsvarighet og rengjøringsfrekvens. Overrensing kan forkorte filterets levetid ved å forårsake overdreven bøying av media, mens underrengjøring fører til høyt trykkfall og redusert luftstrøm. De fleste produsenter gir retningslinjer for innledende innstillinger, som kan finjusteres basert på driftsdata.

Riktige bytteprosedyrer

Når du bytter ut patroner, sørg for at de nye filtrene er riktig plassert og forseglet mot rørplaten. Selv en liten lekkasje kan tillate støv å omgå filteret, noe som fører til utslippsbrudd og potensiell skade på nedstrømsutstyr. Bruk alltid originale reservedeler fra en anerkjent pulsjet plissert patronfilter manufacturer for å garantere passform og ytelse.

Miljømessige og økonomiske fordeler

Adopsjonen av avansert patron støvsamlerfiltre gir målbare miljømessige og økonomiske fordeler. Disse systemene bidrar til renere luft, redusert energiforbruk og lavere totale eierkostnader.
